Bản Vẽ Thiết Kế Nhà — Hướng Dẫn Đọc & Tải Mẫu 2026

Theo thống kê của Bộ Xây dựng, hơn 70% các công trình nhà ở riêng lẻ tại Việt Nam có phát sinh sửa chữa, điều chỉnh trong quá trình thi công do thiếu hoặc không có bản vẽ thiết kế chi tiết. Con số này không chỉ gây lãng phí hàng ngàn tỷ đồng mỗi năm mà còn ảnh hưởng nghiêm trọng đến chất lượng, an toàn và thẩm mỹ của ngôi nhà. Ngoài ra, việc tham khảo thêm thông tin chi tiết tại Các Mẫu Thiết Kế Nhà Phố 3 Tầng Đẹp Từ 1-1.5 Tỷ – Nhà đẹp Plus sẽ giúp quý vị có sự chuẩn bị tốt nhất cho dự án của mình.

Trong bài viết này, chúng ta sẽ cùng đi sâu vào cách đọc, hiểu và thậm chí là tải về những mẫu bản vẽ nhà tiêu biểu cho năm 2026, để bạn có hành trang vững chắc nhất trên hành trình xây dựng ngôi nhà mơ ước.

I. Tại Sao Bản Vẽ Thiết Kế Nhà Lại Quan Trọng Đến Thế?

Bản Vẽ Thiết Kế Nhà - Hướng Dẫn Đọc & Mẫu 2026

Trong ngành xây dựng, bản vẽ thiết kế nhà không chỉ là tài liệu kỹ thuật mà còn là ngôn ngữ chung, là cầu nối giữa ý tưởng của gia chủ và khả năng hiện thực hóa của đội ngũ thi công. Sự chuẩn bị kỹ lưỡng ở giai đoạn này quyết định đến 80% sự thành công của toàn bộ dự án. Để có thêm góc nhìn khách quan và chuyên sâu, quý vị nên tìm hiểu thêm về Thiết Kế Biệt Thự Cổ Điển Pháp Lâu Đài Cổ Điển Đẹp NDBTCDP1 – Nhà đẹp Plus.

1.1. Bản Vẽ Là “Xương Sống” Của Mọi Công Trình

Một công trình nhà ở, dù lớn hay nhỏ, đều cần một “xương sống” vững chắc để định hình và phát triển. Bản vẽ thiết kế chính là “xương sống” đó. Nó cụ thể hóa mọi ý tưởng từ hình dáng kiến trúc, bố cục không gian, đến từng chi tiết kỹ thuật nhỏ nhất như vị trí ổ cắm điện, đường ống nước hay kích thước dầm, cột. Không có bản vẽ, việc thi công sẽ diễn ra một cách tùy tiện, thiếu kiểm soát, dẫn đến những sai sót không đáng có và ảnh hưởng trực tiếp đến chất lượng, an toàn của công trình. Đây cũng là cơ sở để xin cấp phép xây dựng hợp pháp, đảm bảo công trình của bạn tuân thủ đúng các quy định pháp luật hiện hành. Đồng thời, việc nghiên cứu kỹ các cẩm nang như 06 mẫu thiết kế biệt thự nhà vườn 1 tầng mái nhật thịnh hành nhất năm 2024 – Nhà đẹp Plus sẽ mang lại nhiều giải pháp thiết thực cho không gian sống.

1.2. Tiết Kiệm Chi Phí & Thời Gian Thi Công

Nhiều người lầm tưởng việc thuê thiết kế là tốn kém. Tuy nhiên, thực tế đã chứng minh điều ngược lại. Một bộ bản vẽ chi tiết giúp dự trù chính xác vật tư, tránh lãng phí do mua thừa hoặc thiếu. Nó cũng giúp quy trình thi công diễn ra mạch lạc, giảm thiểu sai sót, sửa chữa, từ đó rút ngắn thời gian hoàn thành. Chúng tôi đã từng thực hiện một dự án nhà phố 3 tầng tại một thành phố lớn miền Bắc, nhờ có bản vẽ thiết kế kỹ lưỡng, gia chủ đã tiết kiệm được gần 15% tổng chi phí xây dựng và hoàn thành sớm hơn dự kiến 2 tháng. Điều này đặc biệt quan trọng với những công trình có ngân sách hạn chế, như các mẫu Bản Vẽ Nhà Cấp 4 200 Triệu hay 20 bản vẽ mẫu nhà cấp 4 5×15 đẹp giá rẻ mà bạn không thể bỏ lỡ – Nhà đẹp Plus. Bên cạnh đó, quý vị cũng có thể tìm hiểu thêm về Thiết kế nhà cấp 4 mái thái 7x10m rẻ đẹp 3 phòng ngủ để tích lũy thêm kinh nghiệm hữu ích.

1.3. Đảm Bảo Thẩm Mỹ & Công Năng Tối Ưu

Bản vẽ thiết kế là nơi kiến trúc sư thể hiện sự sáng tạo, kết hợp giữa yếu tố thẩm mỹ và công năng sử dụng. Từ việc tối ưu hóa ánh sáng tự nhiên, thông gió, đến việc bố trí các phòng sao cho thuận tiện nhất với thói quen sinh hoạt của gia đình. Một ngôi nhà đẹp không chỉ ở vẻ bề ngoài mà còn ở sự tiện nghi, thoải mái khi sử dụng. Bản vẽ nội thất chi tiết còn giúp bạn hình dung rõ ràng không gian bên trong, từ đó lựa chọn vật liệu, màu sắc và đồ đạc phù hợp, tạo nên một tổng thể hài hòa và cá tính. Ngoài ra, việc tham khảo thêm thông tin chi tiết tại Bản vẽ mẫu nhà phố 2 tầng mái thái NDNP2T54 tại Hải Phòng sẽ giúp quý vị có sự chuẩn bị tốt nhất cho dự án của mình.

II. Các Loại Bản Vẽ Thiết Kế Nhà Cơ Bản Cần Nắm Vững

Để có thể đọc và hiểu một bộ hồ sơ thiết kế nhà, bạn cần nắm được các loại bản vẽ chính và mục đích của chúng. Một bộ hồ sơ hoàn chỉnh thường bao gồm 4 phần chính: Kiến trúc, Kết cấu, Điện Nước (M&E) và Nội thất. Để có thêm góc nhìn khách quan và chuyên sâu, quý vị nên tìm hiểu thêm về Thiết Kế Nhà Ở 2 Tầng Mái Thái 8.3×14.4m Đẹp Hiện Đại.

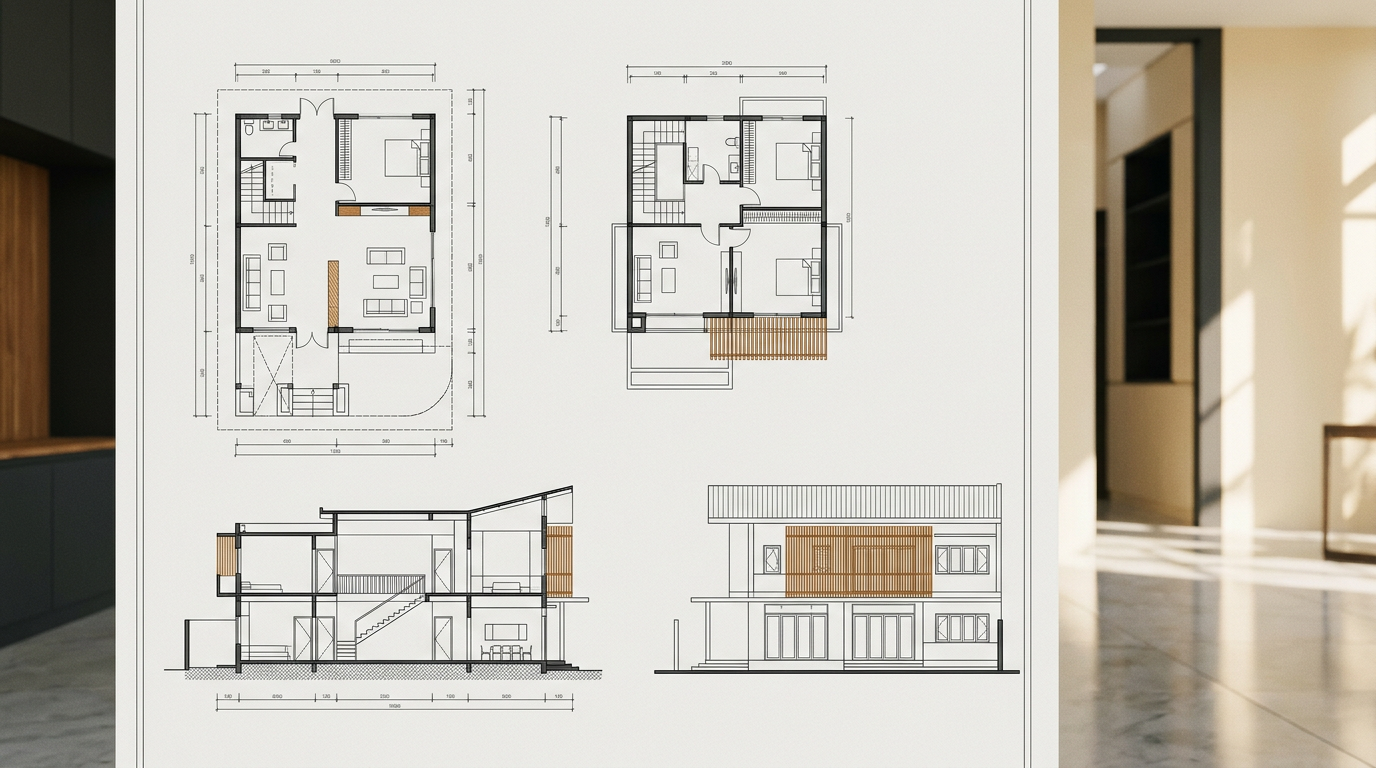

2.1. Bản Vẽ Kiến Trúc: Linh Hồn Của Ngôi Nhà

Đây là phần bản vẽ quan trọng nhất, thể hiện hình dáng, kích thước, bố cục không gian và các chi tiết thẩm mỹ của ngôi nhà. Đồng thời, việc nghiên cứu kỹ các cẩm nang như Thiết Kế Nhà Phố 2 Tầng Mái Thái Hiện Đại 6x30m sẽ mang lại nhiều giải pháp thiết thực cho không gian sống.

Bản vẽ mặt bằng: Hiển thị bố cục các phòng, vị trí cửa đi, cửa sổ, cầu thang, vệ sinh… trên từng tầng. Ví dụ, một Bản Vẽ Nhà Cấp 4 3 Phòng Ngủ 100m² sẽ cho bạn thấy rõ cách bố trí 3 phòng ngủ, phòng khách, bếp ăn trên cùng một mặt sàn. Các kích thước được ghi chú rõ ràng theo tiêu chuẩn TCVN, thường là đơn vị milimet (mm) và tỷ lệ bản vẽ phổ biến là 1:100 hoặc 1:50.
Bản vẽ mặt đứng: Thể hiện hình dáng bên ngoài của ngôi nhà từ các phía (trước, sau, trái, phải), bao gồm cửa sổ, ban công, mái, chi tiết trang trí. Xem Bản Vẽ Nhà 2 Tầng Mái Nhật – Concept Art 2026 bạn sẽ hình dung được vẻ đẹp ngoại thất đặc trưng của phong cách mái Nhật.
Bản vẽ mặt cắt: Cắt dọc hoặc cắt ngang qua ngôi nhà để thể hiện chiều cao các tầng, cao độ sàn, mái, cầu thang, và mối liên hệ giữa các không gian bên trong.
Bản vẽ mái: Chi tiết hình dáng, độ dốc, vật liệu lợp mái, hệ thống thoát nước mưa.

2.2. Bản Vẽ Kết Cấu: Nền Tảng Vững Chắc

Phần này đảm bảo sự vững chắc, an toàn cho công trình, bao gồm: Bên cạnh đó, quý vị cũng có thể tìm hiểu thêm về Xu hướng thiết kế trang trí nội thất – Nhà đẹp Plus để tích lũy thêm kinh nghiệm hữu ích.

Bản vẽ móng: Chi tiết loại móng (đơn, băng, cọc), kích thước, bố trí thép, cao độ đáy móng.
Bản vẽ cột, dầm, sàn: Thể hiện vị trí, kích thước tiết diện, bố trí thép chịu lực (ví dụ: thép phi 10, phi 12, phi 16…), liên kết giữa các cấu kiện.
Bản vẽ cầu thang: Chi tiết kết cấu, bố trí thép, kích thước bậc thang.
Bản vẽ chống sét, chống thấm: Các giải pháp kỹ thuật bảo vệ công trình.

2.3. Bản Vẽ Điện Nước (M&E): Hệ Thống Vận Hành

Đây là phần bản vẽ về hệ thống kỹ thuật của ngôi nhà: Ngoài ra, việc tham khảo thêm thông tin chi tiết tại 05 mẹo thiết kế nhà bếp đẹp siêu hot năm 2022 cho bạn sẽ giúp quý vị có sự chuẩn bị tốt nhất cho dự án của mình.

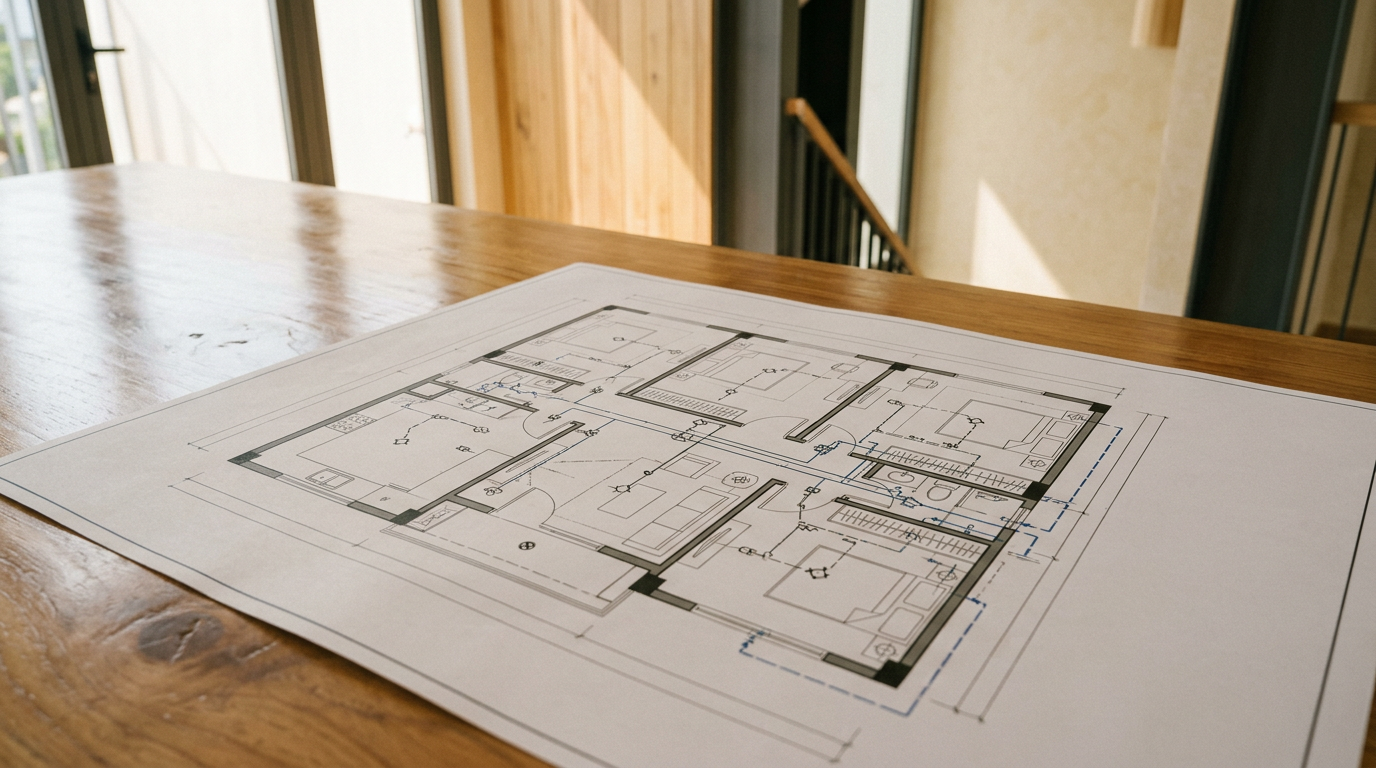

Bản vẽ điện: Sơ đồ nguyên lý, bố trí đèn chiếu sáng, ổ cắm, công tắc, điều hòa, tủ điện, dây dẫn. Đảm bảo an toàn và tiện nghi cho sinh hoạt.
Bản vẽ cấp thoát nước: Sơ đồ hệ thống cấp nước sạch (sử dụng ống PVC phi 21, phi 27…) và thoát nước thải (sử dụng ống PVC phi 49, phi 60…) cho các khu vực vệ sinh, bếp, sân vườn.
Bản vẽ thông gió, điều hòa: Bố trí các thiết bị, đường ống dẫn khí.
Bản vẽ internet, truyền hình: Sơ đồ hệ thống mạng và truyền hình cáp.

2.4. Bản Vẽ Nội Thất: Không Gian Sống Hoàn Hảo

Bản vẽ nội thất biến không gian thô thành không gian sống tiện nghi và thẩm mỹ. Để có thêm góc nhìn khách quan và chuyên sâu, quý vị nên tìm hiểu thêm về Các mẫu thiết kế ban công đẹp không thể bỏ lỡ khi thi công – Nhà đẹp Plus.

Bản vẽ bố trí mặt bằng nội thất: Sắp xếp đồ đạc, vật dụng trong từng phòng.
Bản vẽ chi tiết đồ đạc: Kích thước, vật liệu (ví dụ: gỗ công nghiệp An Cường, tấm nhựa Picomat), kiểu dáng của bàn, ghế, tủ, giường…
Bản vẽ trần, sàn, tường: Chi tiết vật liệu hoàn thiện, màu sắc, phào chỉ, đèn trang trí.
Bản vẽ phối cảnh 3D: Giúp gia chủ hình dung trực quan không gian sau khi hoàn thiện, từ đó dễ dàng đưa ra quyết định về phong cách và vật liệu. Các sản phẩm của nội thất Hòa Phát thường được chúng tôi tư vấn tích hợp vào các bản vẽ nội thất để đảm bảo chất lượng và tính thẩm mỹ.

III. Hướng Dẫn Đọc Bản Vẽ Thiết Kế Nhà Cho Người Không Chuyên

Việc đọc bản vẽ không đòi hỏi bạn phải là chuyên gia, nhưng cần có sự kiên nhẫn và hiểu biết các nguyên tắc cơ bản. Đồng thời, việc nghiên cứu kỹ các cẩm nang như Biệt thự vườn và những mẫu thiết kế lung linh có 1-0-2 – Nhà đẹp Plus sẽ mang lại nhiều giải pháp thiết thực cho không gian sống.

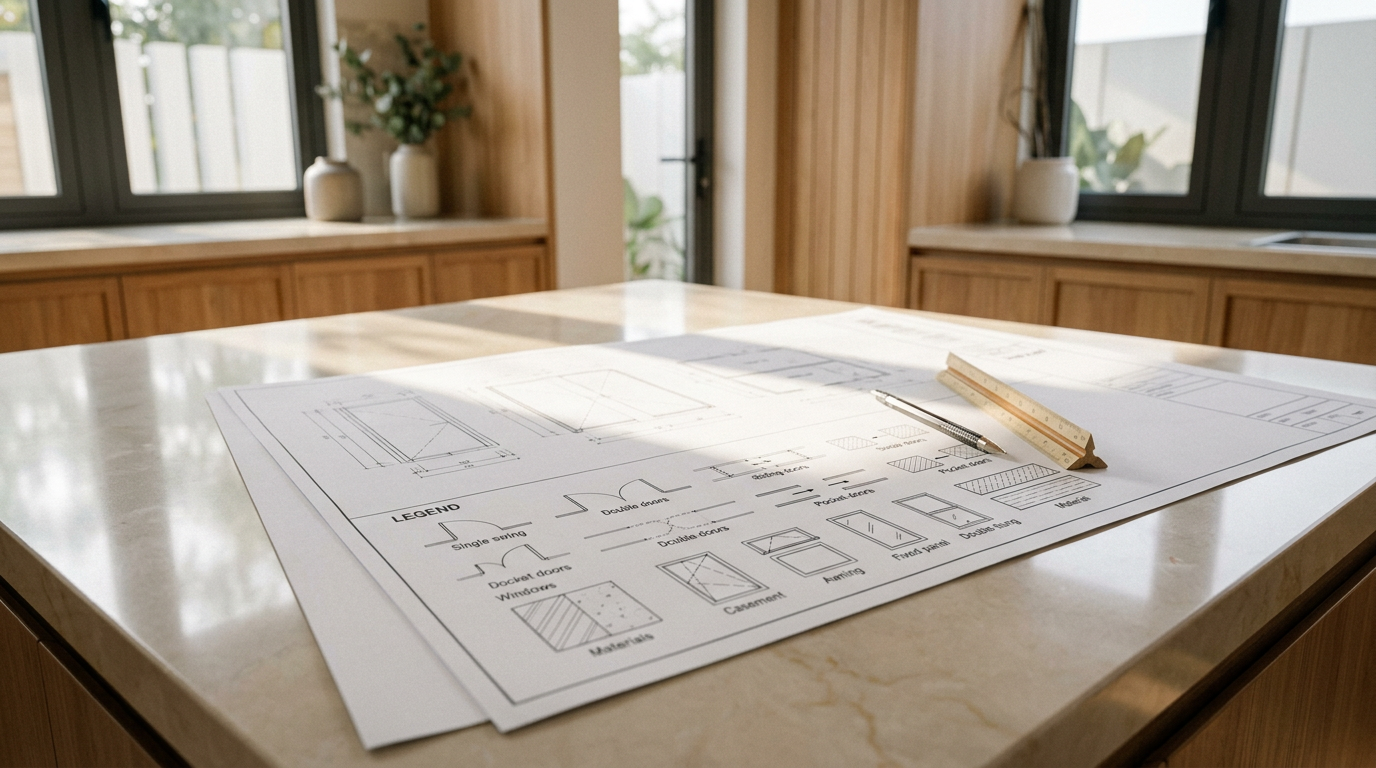

3.1. Hiểu Các Ký Hiệu Và Quy Ước Cơ Bản

Mỗi loại bản vẽ đều có hệ thống ký hiệu và quy ước riêng. Bên cạnh đó, quý vị cũng có thể tìm hiểu thêm về Nghệ Thuật Thiết Kế Nội Thất Chung Cư 2024: Từ Tầm Nhìn Đến Thực Tế – Nhà đẹp Plus để tích lũy thêm kinh nghiệm hữu ích.

Tường: Thường được thể hiện bằng hai đường song song, có thể tô đậm hoặc có vật liệu gạch/đá bên trong.
Cửa đi: Ký hiệu bằng một đường cong hoặc đường thẳng thể hiện hướng mở của cánh cửa.
Cửa sổ: Thường là hai đường song song nhỏ hơn tường, có thể có thêm đường gạch chéo thể hiện kính.
Cầu thang: Ký hiệu bằng các bậc và mũi tên chỉ hướng lên/xuống.
Ký hiệu vật liệu: Gạch, gỗ, bê tông, kính… đều có ký hiệu riêng.
Kích thước: Luôn được ghi bằng số, thường là milimet, và có đường kích thước rõ ràng. Đặc biệt, việc sử dụng thước Lỗ Ban để tính toán kích thước thông thủy cửa, chiều cao bếp, bậc thang (ví dụ: các kích thước phổ biến 810mm, 1070mm cho cửa đi chính) là một yếu tố quan trọng trong thiết kế nhà ở Việt Nam, đảm bảo yếu tố phong thủy tốt.

3.2. Cách Đọc Bản Vẽ Mặt Bằng (Floor Plan)

Bản vẽ mặt bằng là điểm khởi đầu tốt nhất.

Định vị: Xác định hướng nhà, vị trí các phòng chức năng (phòng khách, bếp, phòng ngủ, vệ sinh).
Kích thước: Đọc các con số kích thước để hình dung chiều dài, chiều rộng của từng không gian và tổng thể ngôi nhà.
Giao thông: Theo dõi luồng di chuyển từ phòng này sang phòng khác, vị trí cửa ra vào.
Bố trí nội thất: Xem cách kiến trúc sư sắp xếp đồ đạc để đánh giá sự tiện nghi và hợp lý. Ví dụ, bạn có thể tham khảo Tổng hợp 100 ảnh mẫu thiết kế nhà cấp 4 80m2 đẹp, ấn tượng để so sánh các cách bố trí mặt bằng khác nhau.

3.3. Cách Đọc Bản Vẽ Mặt Đứng (Elevation) & Mặt Cắt (Section)

Mặt đứng: Giúp bạn hình dung vẻ ngoài của ngôi nhà, phong cách kiến trúc (ví dụ: hiện đại, cổ điển, mái Thái, mái Nhật), vị trí cửa sổ, ban công, chi tiết trang trí.
Mặt cắt: Cung cấp thông tin về chiều cao thông thủy các tầng, độ dốc mái, mối quan hệ giữa các không gian theo chiều dọc. Bạn sẽ thấy rõ cách cầu thang kết nối các tầng, hay độ cao của trần nhà.

3.4. Lưu Ý Quan Trọng Khi Đọc Bản Vẽ

Đối chiếu: Luôn đối chiếu các loại bản vẽ với nhau (mặt bằng với mặt đứng, mặt cắt) để có cái nhìn tổng thể và phát hiện các điểm không khớp.
Tỷ lệ: Chú ý tỷ lệ bản vẽ để ước lượng kích thước thực tế.
Chú thích: Đọc kỹ các ghi chú, ký hiệu trên bản vẽ để hiểu rõ hơn về vật liệu, thông số kỹ thuật.
Hỏi Kiến trúc sư: Đừng ngần ngại đặt câu hỏi cho kiến trúc sư nếu có bất kỳ điều gì không rõ ràng. Việc trao đổi sớm sẽ tránh được những hiểu lầm hoặc sai sót nghiêm trọng sau này.

IV. Xu Hướng Thiết Kế Nhà 2026 & Những Mẫu Bản Vẽ Tiêu Biểu

Năm 2026 hứa hẹn sẽ chứng kiến sự lên ngôi của những phong cách kiến trúc đề cao sự tiện nghi, bền vững và cá nhân hóa.

4.1. Phong Cách Kiến Trúc Thịnh Hành

Kiến trúc hiện đại và tối giản: Tiếp tục là xu hướng chủ đạo với các đường nét tinh gọn, không gian mở, sử dụng vật liệu tự nhiên và tông màu trung tính.
Phong cách Indochine: Sự kết hợp hài hòa giữa nét cổ điển Pháp và văn hóa truyền thống Á Đông, mang đến vẻ đẹp sang trọng, hoài cổ nhưng vẫn rất tinh tế.
Nhà thông minh (Smart Home): Công nghệ sẽ ngày càng được tích hợp sâu rộng vào thiết kế, từ hệ thống chiếu sáng tự động, điều khiển nhiệt độ, an ninh thông minh, mang lại cuộc sống tiện nghi tối đa.
Thiết kế xanh, bền vững: Ưu tiên sử dụng vật liệu thân thiện môi trường, tối ưu hóa thông gió, chiếu sáng tự nhiên, tích hợp cây xanh vào không gian sống.

4.2. Vật Liệu Xây Dựng & Nội Thất Bền Vững

Sự lựa chọn vật liệu không chỉ ảnh hưởng đến thẩm mỹ mà còn đến tuổi thọ và chi phí vận hành ngôi nhà.

Vật liệu thân thiện môi trường: Gạch không nung, vật liệu tái chế, sơn sinh thái.
Gỗ công nghiệp cao cấp: Các sản phẩm từ gỗ công nghiệp An Cường hay tấm nhựa Picomat ngày càng được ưa chuộng bởi độ bền, tính thẩm mỹ và khả năng chống ẩm mốc tốt, phù hợp với khí hậu Việt Nam.
